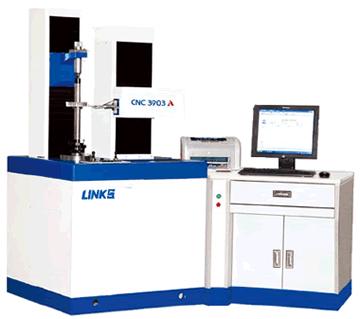

齿轮测量中心

A.用途：
　　

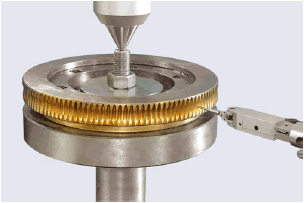

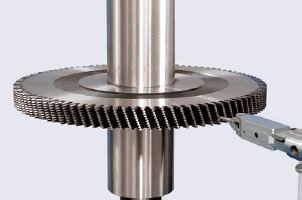

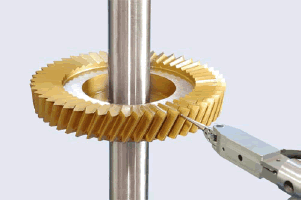

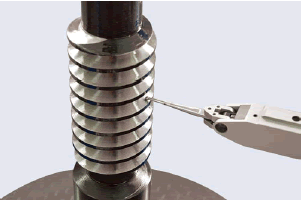

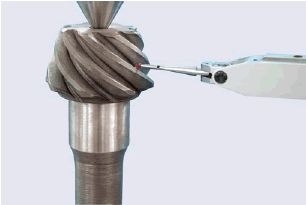

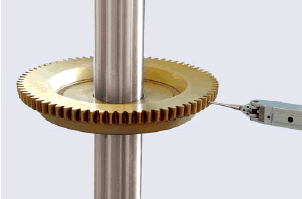

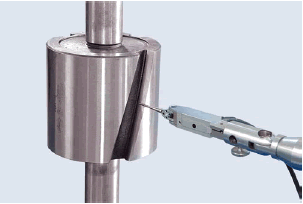

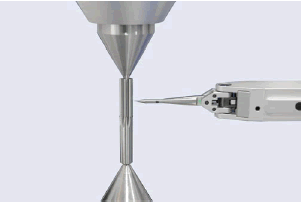

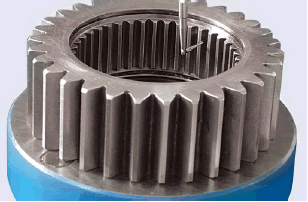

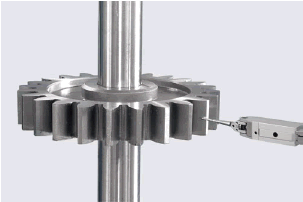

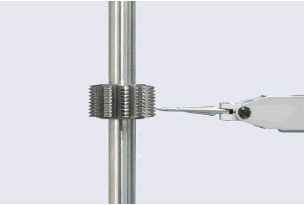

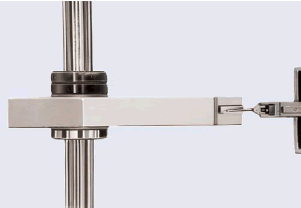

3903A、3906、3908型齿轮测量中心，基本配置可以测量各种形状的直齿圆柱齿轮，斜齿圆柱齿轮; 可选配置可以测量齿轮滚刀、蜗轮滚刀、剃齿刀、 径向剃齿刀、插齿刀等齿轮刀具; 可选配置还可以测量蜗轮、蜗杆、直齿锥齿轮、斜齿锥齿轮、弧齿锥齿轮等工件。广泛应用于汽车、机床工具、仪器仪表、科研部门及工厂计量室。

B.特点：

● 主机结构紧凑，测量精度高，示值稳定,外形美观。测量主机采用四坐标测量系统；德国进口长光栅、 圆光栅传感器；密珠滚动导轨、刚性好、示值稳定。
● 测量参数多、应用范围广。可测量齿轮的齿廓偏差(Fα、f f α、f H α)、 螺旋线偏差(Fβ、ffβ、fHβ)、齿距偏差(Fp、Fpk、fpt)、径向跳动(Fr)等， 并且还可测量齿轮滚刀、蜗轮滚刀、插齿刀、剃齿刀、径向剃齿刀、 蜗轮、蜗杆、直齿锥齿轮、斜齿锥齿轮、弧齿锥齿轮等工件的相应参 数。
● 全自动完成测量循环，速度快。在被测齿轮一次装夹中，自动完成 齿轮齿廓、螺旋线、齿距、径跳测量项目的检测，微机控制全自动完成测量循环，速度快。
● 软件功能齐全、内容丰富，操作方便。用户可根据被测工件,选择 测量项目。圆柱齿轮测量结果按ISO1328-国际齿轮精度标准自动进行评值。对于特殊要求，齿廓有K形图、凸度(C α)、螺旋线有鼓 度(Cβ)特定公差带进行评估。软件操作方便、灵活。

C.技术规格：

D.仪器的组成：

1.基本配置:
● 测量主机.....................................1台
● 微机计算机...................................1套
● 微机内控桌...................................1台
● 打印机.......................................1台
● 球测头:φ1、φ2、φ3、φ4...............各2个共8件
● 带动器......................................1套
● 测杆........................................1套
● 芯轴 (150mm、420mm)........................各1
● 打印纸......................................1包
