高精度单盘渐开线检查仪

A.用途：　　

本测量仪主要用于测量圆柱齿轮径向综合总偏差Fi″、一齿径向综合偏差fi″、径向跳动Fr″，自动判别并“挑出”存在齿面大毛刺的齿牙。本测量仪可广泛用于汽车、摩托车等机械制造行业。　

B.特点：　　

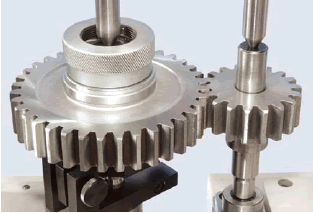

本测量仪为新型自动化、智能化的齿轮双面啮合综合测量仪，由微机控制进行自动测量与数据处理，显示屏显示测量结果与误差曲线，还可以由 打印机输出检测报告。它具有功能强、体积小、重量轻、操作方便、测量精度稳定等特点。

C.技术规格：

模数........................................................................................... 0.5～6mm
中心距离..................................................................................40～175 mm
带轴齿轮最大外圆直径..............................................................................150 mm
带轴齿轮轴长..................................................................................50～180 mm
分辨率......................................................................................... 0.0005mm
仪器示值误差.............................................................................. ......0.005mm
应用范围........................................................................可测量带轴、带孔圆柱齿轮
仪器净重........................................................................................... 40kg
仪器毛重.......................................................................................... 100kg
主机外形尺寸(长×宽×高).............................................................500mm×200mm×560mm
包装外形尺寸(长×宽×高)...........................................................1500mm×1250mm×900mm

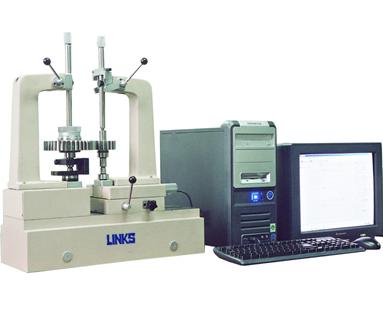

D.仪器的组成：

• 测量主机...............................1台

• 计算机.................................1台

• 打印机.................................1台

• 测量带孔齿轮用芯轴........。................1件

• 带动器......................................1套
