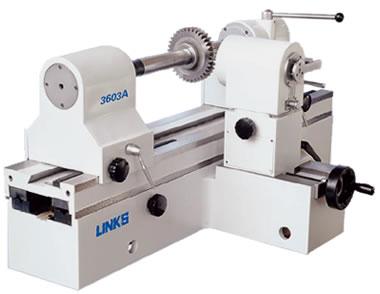

齿轮跳动测量仪

A.用途：

本仪器主要用于齿轮加工现场或车间检查站测量圆柱齿轮或圆锥齿轮的径向跳动，同时也可以用于测量回转类零件的径向跳动误差。

B.特点：

• 导轨面采用磨削后刮研工艺，精度高，美观耐用。

• 测量力及测量方向可调，并配有多种尺寸的测头，适应不同类型的 齿轮。

• 纯机械结构，千分表示值，读数直观，操作方便。

• 3603A型采用滚动导轨，移动灵活。

C.技术规格：

D.仪器的组成：
　　　　　　　　　　 　　
1.基本配置：

• 仪器主机..........................................................................1台

• 千分表............................................................................1块

• 测头φ0.8,φ1.2,φ2,φ3,φ4,φ5,φ6,φ8,φ10,φ12,3603A增加φ14，φ16...........各1件
