| 产品描述： |
|
A.用途：

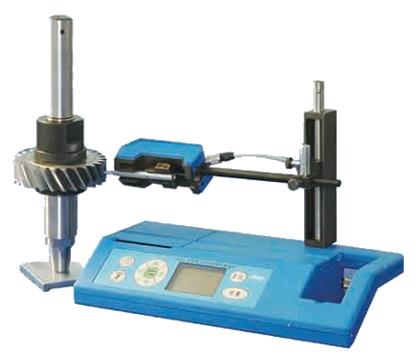

T1000C型齿面粗糙度测量仪主要用于生产现场和计量检测部门在生产现场对齿轮齿面的表面质量进行检测，可测量模数2mm以上的齿轮和齿轮刀具的齿面粗糙度，还可以测量平面、圆柱表面、曲面等工件的表面粗糙度。 | B.主要技术指标：
1.测量原理：触针法，差动电感传感器
2.测量范围：触针最大位移：±50μm；Rt≤80μm；Ra：0.05μm -8μm
3.示值精度：≤±10%
4.最小分辨力：0.005μm
5.取样长度：0.25，0.8，2.5mm
6.评定长度：N倍取样长度 N=1，2，3，4，5
7.数字滤波器：高斯滤波器、RC滤波器、PC滤波器
8.量程：±10，±25，±50μm
9.测量参数：Ra,Rc,Rp,Rv,Rz,Rq,Rsm,Rt,Rsk,Rku,Rdq,Rmr （符合GB/T 3505-2000定义）
10.打印垂直放大比：≤20000倍
11.打印水平放大比：10/40/100倍
12.驱动箱滑行速度：0.15，0.5，1mm/s
13.传感器测针：金刚石圆锥，锥角90°，针尖半径5μm
14.工作温度：5℃-40℃
15.电源：内置锂聚合物可充电电池组（5500mAh)，外接专用充电器
16.齿面传感器可测量齿轮最小模数：2mm | C.仪器的组成： 1.基本配置
· 电箱/打印机
· 驱动箱
· 标准传感器
· 齿面传感器
· 支承底台
· 校对样块
· 立柱
· 专用充电器 | 2.可选附件（价格另议）
· 圆弧传感器
· 深槽传感器
· 精调平台
· 调斜工作台
· 加长杆100mm，200mm
· 多功能V型块
· 平口钳 | D.仪器外形尺寸与重量：
仪器净重.................................1.2kg
仪器毛重..................................15kg
仪器外形尺寸...............340mm×145mm×240mm
包装外形尺寸...............694mm×480mm×290mm |
|
● T1000C型齿面粗糙度测量仪体积小、重量轻，携带方便，装卡灵活，尤其在测量齿轮表面粗糙度方面有其独特的作用；
● 随机带两支传感器，标准传感器、齿面传感器，还包括驱动箱、电箱等主要部件；
● 可以测量GB/T 3505-2000规定的所有粗糙度参数；
● 可以选择RC、PC、高斯三种滤波器对测量结果进行数据处理；
● 可以根据被测齿面和工件表面粗糙度要求及形状尺寸要求，灵活选择取样长度和评定长度，满足测量要求；
● 被测参数和轮廓曲线可显示在液晶显示屏上，也可打印出来；
● 可以在水平、垂直、向上等任意位置测量，驱动箱固定在简易底台的立柱上，可以灵活地调整位置和姿态，满足复杂齿面的高精度测量要求。
